КОМБИНАЦИЯ ПРИБОРОВ

1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.

2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.

3. Кнопка Режим/управления маршрутным компьютером.

Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.

Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.

После окончания режима самотестирования комбинация приборов выходит в рабочий режим.

Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).

4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.

5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.

Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.

Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.

6. Указатель уровня топлива.

Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.

7. Спидометр. Указывает скорость движения автомобиля в км/ч.

ВНИМАНИЕ!

Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.

Для исключения последствий сбоев в работе комбинации приборов:

1. Выключите приборы.

2. Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.

3. Нажмите кнопку Режим и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.



Многофункциональный дисплей Показания дисплея:

Режим показаний текущего времени

Режим показаний текущего времени,

ч: мин (от 00:00 до 23:59)

Режим показаний напряжения аккумуляторной батареи

Режим показаний напряжения аккумуляторной батареи,

В (от 6.0 до 18.0)

Режим показаний среднего расхода топлива

Режим показаний среднего расхода топлива,

л/100 км (от 0.0 до 19.9)

Режим показаний общего расхода топливаРежим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим» Режим показаний средней скоростиРежим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим» Режим показаний мгновенного расхода топливаРежим показаний мгновенного расхода топлива, л/100 км (от 0.0 до 19.9) Режим показаний пробега до заправкиРежим показаний пробега до заправки, км (от 30 до 999) Режим показаний времени в путиРежим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим» Режим показаний счетчика суточного пробегаРежим показаний счетчика суточного пробега, км (от 0.0 до 9999.9) Режим показаний счетчика пройденного путиРежим показаний счетчика пройденного пути, км (от 0 до 999999) Показания маршрутного компьютера носят информационно-справочный характер.

Сигнализаторы комбинации приборов

Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.

При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.

Сигнализатор (оранжевый) MIL.

Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.

Сигнализатор (красный) критической неисправности двигателя.

При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.

При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.

Сигнализатор (оранжевый) Внимание системы управления двигателем.

При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.

При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.

Сигнализатор (зеленый) включения левых указателей поворота.

Сигнализатор (белый) включения дневных ходовых огней.

Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.

При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.

Сигнализатор (зеленый) включения габаритных огней.

Сигнализатор (красный) STOP.

Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.

Сигнализатор (синий) включения дальнего света фар.

Сигнализатор (оранжевый) минимального резерва топлива в баке.

Загорается при положении поплавка уровня топлива в районе 8 литров.

Сигнализатор (зеленый) включения ближнего света фар.

Сигнализатор (зеленый) включения правых указателей поворота.

Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.

Сигнализатор (зеленый) включения пониженной передачи или резервный.

Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.

Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.

Сигнализатор (красный) непристегнутых ремней безопасности или резервный.

Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

При загорании сигнализатора мигающим светом в движении указывает на активацию системы.

При отключении системы сигнализатор горит постоянно.

Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) низкого давления в шинах или резервный.

При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.

Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) незакрытых дверей кабины.

Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.

Сигнализатор (оранжевый) включения подогревателя воздуха.

Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.

Сигнализатор (оранжевый) наличия воды в топливе.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.

Сигнализатор (красный) разряда аккумуляторной батареи.

Загорается при включении приборов и гаснет после пуска двигателя.

Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.

Сигнализатор (красный) включения стояночного тормоза.

Загорается мигающим светом при включении приборов, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).

Сигнализатор (красный) аварийно низкого давления масла.

Загорается при включении приборов и гаснет после пуска двигателя.

Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.

Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.

Загорание сигнализатора свидетельствует о неисправности тормозной системы.

Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) уровня AdBlue или резервный.

ВЫКЛЮЧАТЕЛЬ ПРИБОРОВ И СТАРТЕРА

Положения выключателя:

0 — все выключено, ключ не вынимается, противоугонное устройство не включено;

1 — включены приборы, ключ не вынимается;

II — включены приборы и стартер, ключ не вынимается;

III — приборы выключены, при вынутом ключе включено противоугонное устройство.

Для выключения противоугонного устройства вставьте ключ в выключатель приборов и стартера и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.

ОПАСНО!

Во избежание запирания рулевого вала запрещено вынимать ключ из замка во время движения автомобиля, в том числе и при его буксировке.



ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ

Переключатель указателей поворота и света фар

Указатели поворота работают только при включенных приборах и стартере. Для включения указателей поворота: правых — рычаг вверх, левых — рычаг вниз.

Положения рычага:

1. Положение кратковременного включения указателей поворота.

Переместите рычаг вверх или вниз на величину собственного свободного хода (до ощущения лёгкого упругого сопротивления рычага).

Сигнализация будет работать пока вы держите рычаг.

При этом должен мигать соответствующий сигнализатор на комбинации приборов.

2. Фиксированные положения указателей поворота.

По завершении поворота рычаг автоматически вернётся в исходное положение.

Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.

3. Ближний свет.

Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении II.

4. Дальний свет.

Переместите рычаг вперёд в фиксированное положение. Ближний свет в данном положении остается включенным.

5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернётся в среднее положение.

6. Кнопка включения функции Круиз-контроль. При однократном нажатии на кнопку вдоль оси включается функция Круиз-контроль. При повторном нажатии кнопки скорость автомобиля незначительно уменьшается с каждым ее нажатием до достижения автомобилем скорости примерно 50 км/час.

Функция Круиз-контроль начинает работать при скорости автомобиля более 48 км/ч. Для включения функции необходимо нажать кнопку Круиз-контроль и отпустить газ-педаль. При этом система запоминает текущую скорость автомобиля и поддерживает ее до нажатия любой из педалей управления автомобилем (газ-педали, тормоза, сцепления). При нажатии любой из педалей управления автомобилем функция Круиз-контроль выключается.



Переключатель стеклоочистителя и стеклоомывателя с регулятором паузы

Стеклоочиститель и стеклоомыватель работают только при включенных приборах и стартере.

В морозную погоду, прежде чем включить стеклоочиститель, убедитесь, что щётки не подмёрзли к ветровому стеклу.

Положения рычага:

1. Очистка ветрового стекла одним рабочим ходом щёток. Переместите рычаг вверх только на величину его свободного хода (до ощущения лёгкого упругого сопротивления рычага).

Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивании ветрового стекла встречным автомобилем.

2. Малая скорость стеклоочистителя.

3. Большая скорость стеклоочистителя.

4. Прерывистая работа стеклоочистителя.

Щётки стеклоочистителя совершают один рабочий ход в интервале от 2 с до 12 с в зависимости от положения регулятора паузы.

5. Включение стеклоомывателя.

Включается перемещением рычага вперёд, вдоль рулевой колонки из любого положения, положение не фиксируемое.

МОДУЛЬ УПРАВЛЕНИЯ СВЕТОМ

Центральный переключатель света

Переключатель имеет три фиксированных положения:

0 — все наружное освещение выключено;

1 — включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;

II — дополнительно включены ближний или ближний и дальний свет одновременно, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.

Дневные ходовые огни включаются автоматически при включении приборов и стартера, если центральный переключатель света находится в положении 0. При переводе переключателя в положение I или II дневные ходовые огни выключаются.

Регулятор освещенности приборов

Поворотом регулятора вверх или вниз выбирается яркость освещения приборов.

Регулятор корректора фар

Позволяет при включенном ближнем свете фар корректировать угол наклона пучка света в зависимости от загрузки автомобиля:

0 — только водитель;

1 — полностью груженый автомобиль.

Выключатель передних противотуманных фар

Включение передних противотуманных фар происходит при нажатии на клавишу выключателя при включенных габаритных огнях.

Выключение происходит при:

— повторном нажатии на клавишу выключателя;

— переключении ключа в выключателе приборов и стартера в положение 0;

— выключении габаритных огней.



Выключатель задних противотуманных фонарей

Включение задних противотуманных фонарей происходит при нажатии на клавишу выключателя, если включены ближний или дальний свет фар.

Выключение задних противотуманных фонарей происходит при:

— повторном нажатии на клавишу выключателя;

— переключении ключа в выключателе приборов и стартера в положение 0;

— выключении ближнего/дальнего света фар.

ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ

Выключатели имеют контрольные сигнализаторы включенного состояния.

Выключатель обогрева наружных зеркал заднего вида.

Выключатель догревателя охлаждающей жидкости.

Выключатель обогрева сиденья водителя.

4, 5, б. Заглушки резервных выключателей.



ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Выключатель расположен на кожухе рулевой колонки, сверху.

При нажатии на кнопку выключателя одновременно горят в мигающем режиме все указатели поворота и сигнализатор внутри кнопки.

Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги для оповещения других участников дорожного движения об опасности, создаваемой вашим автомобилем.

Аварийная сигнализация работает как при включенных, так и при выключенных приборах и стартере.



СТЕКЛОПОДЪЕМНИКИ

Электрические стеклоподъемники

Управление электрическими стеклоподъемниками осуществляется с помощью переключателей, расположенных на поручне подлокотников дверей. Расположение выключателей на двери водителя соответствует положению дверей автомобиля.

Стеклоподъемники работают только при включенных приборах и стартере.

Для подъема или опускания стекла нажмите соответственно вверх или вниз переключатель и удерживайте его, пока стекло не займет желаемое положение.

При включенных приборах и стартере и габаритных огнях символы органов управления стеклоподъемниками подсвечиваются.

ОПАСНО!

Для исключения вероятности травмирования пассажиров при пользовании электрическими стеклоподъемниками необходимо проявлять осторожность.



Механические стеклоподъемники

Управление механическими стеклоподъемниками осуществляется с помощью ручек, расположенных на дверях.

Для опускания стекла на левой двери поворачивайте ручку против часовой стрелки, на правой двери по часовой стрелке, для поднимания стекла — в обратном направлении.

ПРИКУРИВАТЕЛЬ И ПЕПЕЛЬНИЦА

Прикуриватель

ОПАСНО!

Включённый прикуриватель сильно нагревается. При обращении с ним соблюдайте особенную осторожность, убедитесь, что исключена возможность попадания прикуривателя в руки детей: это может стать причиной возгорания и/ или ожогов.



Для пользования прикуривателем утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению.



Пепельница

Пепельница расположена в кармане для мелких вещей на панели приборов. Чтобы воспользоваться пепельницей откройте крышку 1 кармана, а затем крышку 2 пепельницы как показано на рисунке.

Для очистки контейнера пепельницы потяните его вверх как показано на рисунке.



ВНИМАНИЕ!

Не кладите в пепельницу легковоспламеняющиеся предметы.



РОЗЕТКА



Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.

Розетка предназначена для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.).

Длительное (более часа) использование мощных электрических устройств может стать причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.



ВНИМАНИЕ!

Не пользуйтесь розеткой для подключения внешних устройств, мощность которых превышает 120 Вт.

ВЕЩЕВЫЕ ЯЩИКИ

Верхний вещевой ящик

Вещевой ящик открывается рукояткой, как показано стрелкой.

На отдельных комплектациях автомобиля крышка вещевого ящика может не устанавливаться.



Нижний вещевой ящик

Вещевой ящик открывается рукояткой, как показано стрелкой.



ВНИМАНИЕ!

Для уменьшения вероятности травмирования пассажира крышка вещевого ящика всегда должна быть закрыта.



Карман для документов

Крышка кармана для документов открывается рукояткой, как показано стрелкой.

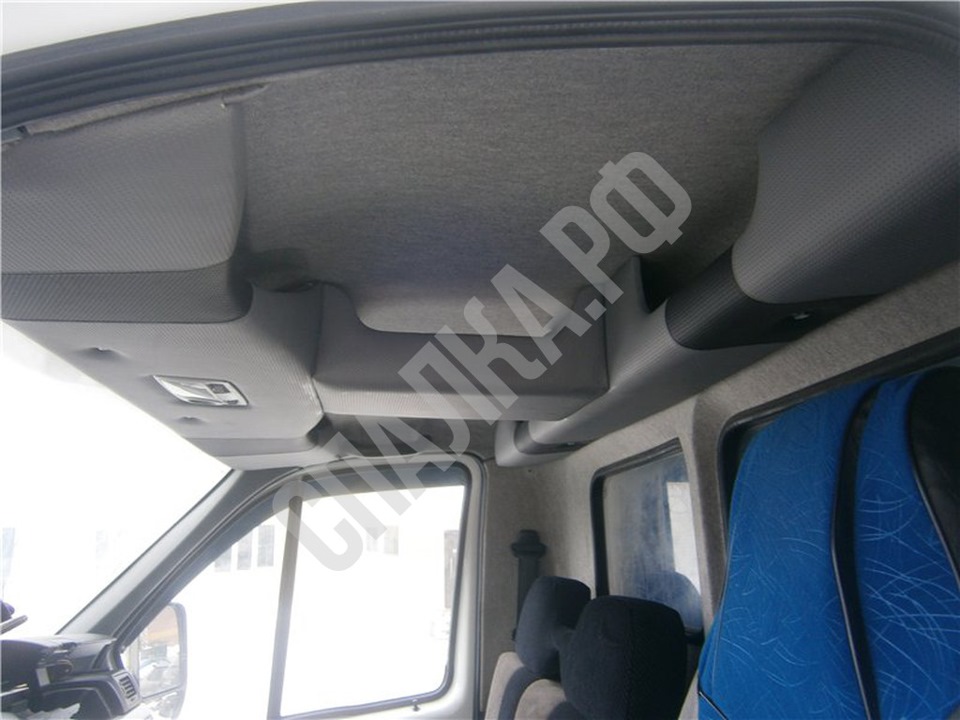

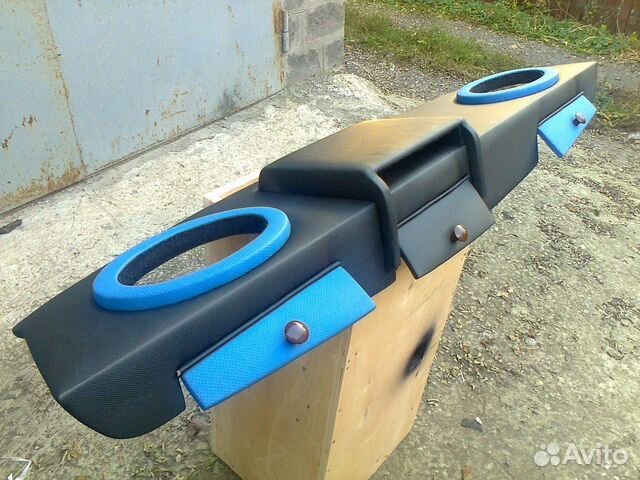

Потолочная консоль

В потолочную консоль имеется возможность установить радиооборудование 1 DIN.



Карманы, ниши и емкости для мелких вещей

Для размещения мелких вещей в кабине автомобиля предусмотрены карманы, ниши и емкости на панели приборов и в обивке дверей.


Источник: http://gazavtomir.ru/info/teh/exploitation/gazel-next/2


Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель

Как сделать полки в газель
